设备介绍
LCM-D/G型系列长袋离线脉冲除尘器是集十余年来的研究技术经验和成果，综合了目前国际上**秀的长袋离线脉冲除尘技术而向用户推出的一种具有九十年代国际水平的长袋离线脉冲除尘器技术和产品。
性能特点
它是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。 广泛应用于冶金行业炼钢高炉，原料喷煤制备等工厂、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收。
工作原理
随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定阻力值（一般设定为1500Pa）时，由清灰装置按差压设定值自动关闭一室离线阀后，按设定程序打开电磁脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹滤袋内压力距增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能叫彻底的清灰）至灰斗中，由排灰机构排出。
技术参数
| 型号及规格/项目 | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 | 1850x2 | 2300x2 | 2800x2 | 3700x2 | 4600x2 | ||||||||||||||
过滤面积（m3） | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 | 3700 | 4600 | 5600 | 7400 | 9200 | ||||||||||||||
处理风量（万m3/h） | 16．2 | 20.7 | 25.2 | 33.3 | 41.4 | 49.5 | 58.5 | 33.3 | 41.4 | 50.4 | 66.6 | 82.8 | ||||||||||||||
滤袋数量（条） | 616 | 770 | 924 | 1232 | 1540 | 1848 | 2156 | 1232 | 1540 | 1848 | 2464 | 3080 | ||||||||||||||
滤袋规格 | φ160x6050 | |||||||||||||||||||||||||
清灰方式 | 离线清灰 | |||||||||||||||||||||||||
离线分室数（个） | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 8 | 10 | 12 | 16 | 20 | ||||||||||||||
除尘器漏风率（%） | ≤2% | |||||||||||||||||||||||||
除尘器入口浓度（g/ m3） | ≤20g/m3 | |||||||||||||||||||||||||
除尘器排放浓度（mg/ m3） | 50-100mg/ m3 | |||||||||||||||||||||||||
脉冲阀数量（个） | 44 | 55 | 66 | 88 | 110 | 132 | 154 | 88 | 110 | 132 | 176 | 220 | ||||||||||||||
重量（吨） | 74 | 93 | 112 | 147 | 177 | 212 | 252 | 142 | 179 | 216 | 286 | 346 | ||||||||||||||
外型尺寸（mm） | 11500x 5500x 13800 | 13800x 5500x 13800 | 16560x 5500x 13800 | 22080x 5500x 13800 | 27600x 5500x 13800 | 33120x 5500x 13800 | 38640x 5500x 13800 | 11500x 10300x 13800 | 13800x 10300x 13800 | 16560x 10300x 13800 |
22080x 10300x 13800 | 27600x 10300x 13800 | ||||||||||||||
型号及规格 项目 | 5500x2 | 6500x2 | 7400x2 | 410 | 460 | 600 | 680 | 820 | 925 | 1100 | 1200 | 1350 | ||||||||
过滤面积（m3） | 11000 | 13000 | 14800 | 410 | 460 | 600 | 680 | 820 | 925 | 1100 | 1200 | 1350 | ||||||||
处理风量（万m3/h） | 99 | 117 | 133.2 | 3.69 | 4.14 | 5.4 | 6.12 | 7.38 | 8.64 | 9.9 | 10.8 | 12.6 | ||||||||
滤袋数量（条） | 3696 | 4312 | 4928 | 252 | 280 | 378 | 280 | 336 | 378 | 462 | 504 | 560 | ||||||||
滤袋规格 | φ160x6050 | φ130x4050 | φ130x6050 | |||||||||||||||||
清灰方式 | 离线清灰 | 在线清灰 | ||||||||||||||||||
离线分室数（个） | 24 | 28 | 32 | |||||||||||||||||
除尘器漏风率（%） | ≤2% | |||||||||||||||||||
除尘器入口浓度（g/ m3） | ≤20g/m3 | |||||||||||||||||||
除尘器排放浓度（mg/ m3） | 50-100mg/ m3 | |||||||||||||||||||
脉冲阀数量（个） | 246 | 55 | 66 | 88 | 110 | 132 | 154 | 88 | 110 | 132 | 176 | 220 | ||||||||
重量（吨） | 415 | 93 | 112 | 147 | 177 | 212 | 252 | 142 | 179 | 216 | 286 | 346 | ||||||||
外型尺寸（mm） | 33120x 10900x 13800 | 38640x 10900x 13800 | 41400x 10900x 13800 | 4600x 6400x 9750 | 5000x 6500x 9750 | 6700x 6600x 9750 | 5020x 6700x 11750 | 6070x 6850x 11750 | 6700x 6950x 11750 | 7960x 7125x 11750 | 8800x 7250x 11750 | 9640x 7400x11750 | ||||||||

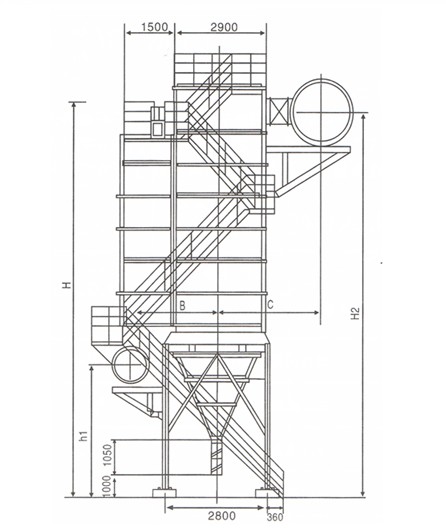

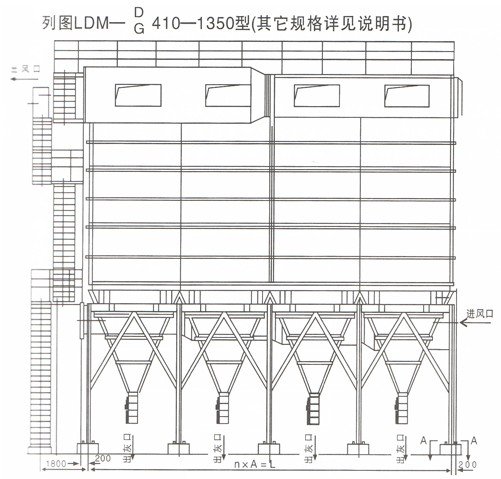

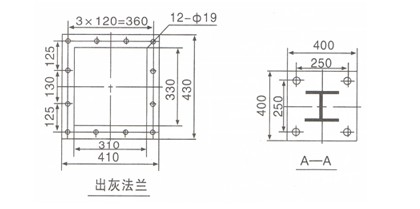

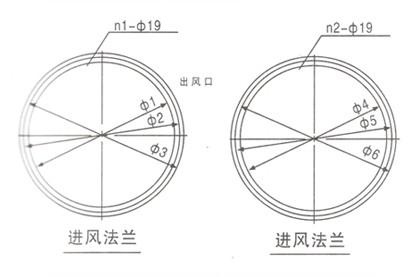

外形尺寸
代号 规格 | L | n | A | h1 | h2 | H | B | C | φ1 | φ2 | φ3 | n1 | φ4 | φ5 | φ6 | n2 |
LCM-410 | 4200 | 2 | 2100 | 3750 | 9300 | 9750 | 2700 | 2650 | φ850 | φ920 | φ980 | 24 | φ950 | φ1020 | φ1080 | 28 |
LCM-460 | 4620 | 2 | 2310 | 3750 | 9300 | 9750 | 2700 | 2650 | φ900 | φ970 | φ1030 | 24 | φ1000 | φ1070 | φ1130 | 28 |
LCM-600 | 6300 | 3 | 2100 | 3800 | 9300 | 9750 | 2700 | 2700 | φ1000 | φ1070 | φ1130 | 28 | φ1100 | φ1170 | φ1230 | 32 |
LCM-680 | 4620 | 2 | 2310 | 3650 | 11350 | 11750 | 2650 | 2750 | φ1100 | φ1170 | φ1230 | 32 | φ1200 | φ1270 | φ1330 | 36 |
LCM-820 | 5670 | 3 | 1890 | 3600 | 11350 | 11750 | 2650 | 2800 | φ1200 | φ1270 | φ1330 | 32 | φ1300 | φ1370 | φ1430 | 36 |
LCM-925 | 6300 | 3 | 2100 | 3600 | 11350 | 11750 | 2650 | 2850 | φ1200 | φ1270 | φ1330 | 32 | φ1400 | φ1470 | φ1530 | 40 |
LCM-1100 | 7560 | 3 | 2520 | 3500 | 11350 | 11750 | 2650 | 2900 | φ1350 | φ1420 | φ1480 | 36 | φ1500 | φ1570 | φ1630 | 40 |
LCM-1200 | 8400 | 4 | 2100 | 3500 | 11350 | 11750 | 2650 | 2950 | φ1400 | φ1470 | φ1530 | 40 | φ1600 | φ1670 | φ1730 | 44 |
LCM-1350 | 9240 | 4 | 2310 | 3450 | 11350 | 11750 | 2650 | 3000 | φ1500 | φ1570 | φ1630 | 40 | φ1700 | φ1770 | φ1830 | 4 |
