输送机-大倾角皮带输送机

大倾角皮带输送机具有通用带式输送机结构简单，运行可靠，维修方便等优点，并具有大倾角输送、结构紧凑、占地少等特点，因而是大倾角输送和垂直提升物料的理想设备。广泛应用在矿山、冶金、电力、煤炭、化工、港口、码头等行业，在 -19℃～+40℃ 的环境温度范围内,用来输送0.5-2.5t/m³散状或成件的物品。

性能特点

大倾角皮带输送机是采用波状挡边输送带来取代普通输送带，因此，特别适用于大倾角输送,是*理想的高效连续运输设备。有输送距离长,运量大,连续输送等优点,而且运行可靠,易于实现自动化和集中化控制，而且输送量大、结构简单、维修方便、成本低、通用性强等优点。

工作原理

大倾角皮带运输机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送袋卸料端卸出。

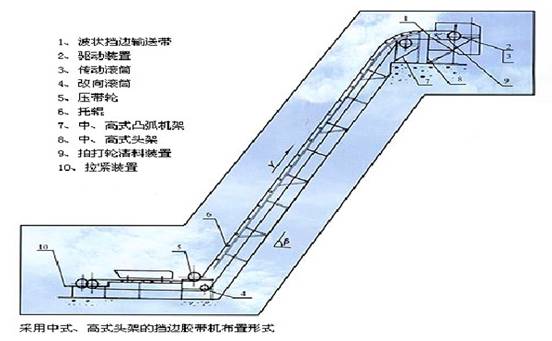

大倾角皮带输送机

技术参数

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160	200		240
部分输送倾角输送量Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195		235
	45°	11	10	14	26	35	57	83	97	102	127	157		195
	60°	8	7	10	18	25	40	58	69	72	90	112		142
	90°	4	4	5	10	13	21	31	37	38	48	60		76
外型尺寸	头轮中心高H²/h（mm）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高H²/h（mm）	335		330-490		600		600		600-800
	中间段带面高H²/h（mm）	450		500-700		760-800		800-850		800-1115
	中间段地脚宽B²/h（mm）	480		580		870		1020		1220
带宽B（mm）		1000				1200				1400
挡边高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分输送倾角输送量Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	头轮中心高H²/h（mm）	1400-2000						1600-2000
	尾轮中心高H²/h（mm）	600-800				800-1000				800-1200
	中间段带面高H²/h（mm）	800-1200				1050-1500				1050-1700
	中间段地脚宽B²/h（mm）	1440				1690				1890
